La fabricación de una pieza industrial comienza mucho antes de que una máquina corte, moldee o mecanice el primer material. Una parte decisiva del trabajo se concentra en la definición digital del producto, donde se establecen sus dimensiones, geometrías, tolerancias, uniones y requisitos funcionales. Cuanto más precisa sea esta fase, menor será el margen para que aparezcan problemas durante la producción.

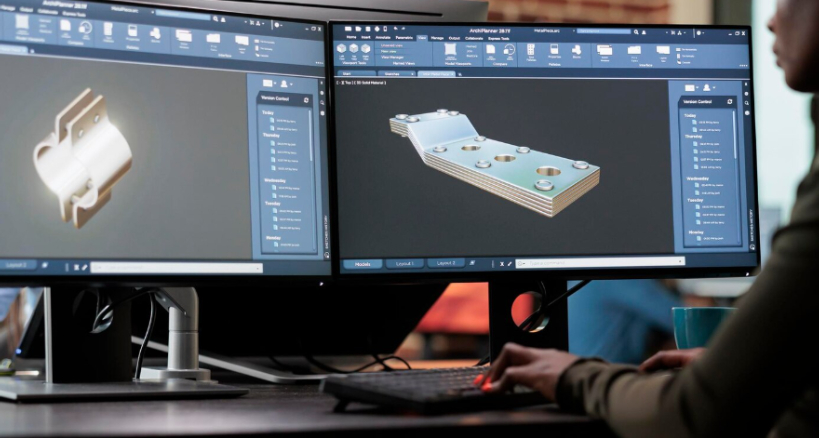

Las herramientas CAD y CAM han convertido el ordenador en un espacio de desarrollo técnico donde resulta posible representar una idea, examinarla y prepararla para su fabricación. El modelo digital permite tomar decisiones cuando corregir todavía resulta rápido y económico, sin esperar a que exista una pieza física defectuosa o un utillaje que deba modificarse.
Contenido
Qué diferencia existe entre CAD y CAM
CAD corresponde a las siglas inglesas de diseño asistido por ordenador. Esta tecnología se utiliza para crear modelos bidimensionales y tridimensionales, elaborar planos técnicos y definir las características geométricas de una pieza. También permite organizar conjuntos formados por distintos componentes y comprobar cómo encajan entre sí antes de llevarlos al taller.
El trabajo de diseño de piezas industriales mediante herramientas CAD no consiste únicamente en dibujar formas. Requiere traducir una necesidad funcional a un modelo técnico que tenga en cuenta dimensiones, tolerancias, materiales, sistemas de unión y procesos productivos. El resultado debe ser comprensible tanto para el equipo de ingeniería como para quienes asumirán la fabricación.
CAM, por su parte, significa fabricación asistida por ordenador. Su función principal es transformar la geometría definida mediante CAD en instrucciones que puedan interpretar equipos de producción, como centros de mecanizado o máquinas CNC. El software calcula recorridos, operaciones, herramientas y parámetros necesarios para fabricar la pieza conforme al diseño aprobado.
CAD define qué debe fabricarse y CAM organiza cómo debe producirse. Ambas tecnologías cubren etapas distintas, pero mantienen una relación directa. Cuando los datos pasan de un entorno a otro sin transcripciones manuales innecesarias, disminuye el riesgo de introducir medidas incorrectas, perder información o interpretar de forma distinta un plano.
El modelo 3D como espacio de comprobación
Una representación tridimensional ofrece una lectura más completa que un croquis o un dibujo plano. El equipo técnico puede observar volúmenes, cavidades, espesores, radios, accesos y puntos de contacto desde cualquier ángulo. Además, puede ocultar componentes, realizar secciones internas y ampliar zonas críticas que resultarían difíciles de analizar sobre papel.
Esta capacidad visual facilita la detección de interferencias entre piezas. Un tornillo puede invadir el recorrido de otro componente, una tapa puede carecer del espacio necesario para abrirse o un conducto puede chocar con una estructura. Detectar estas incompatibilidades en pantalla evita trasladarlas al prototipo, al molde o a la línea de montaje.
El modelado también ayuda a comprobar si la pieza podrá fabricarse mediante el proceso previsto. Una geometría válida desde el punto de vista estético puede resultar complicada de mecanizar, desmoldear o ensamblar. Por ello, el diseño digital debe considerar las limitaciones reales de las herramientas, los materiales y las máquinas que intervendrán después.
La intervención de una consultoría de diseño industrial aporta esa conexión entre la definición formal del producto y su viabilidad productiva. El análisis técnico puede abarcar el desarrollo de moldes, utillajes, estructuras metálicas, mobiliario técnico, sistemas industriales o piezas que deban cumplir tolerancias concretas dentro de un conjunto.
Un proceso conectado desde la idea hasta la validación
La digitalización resulta más útil cuando forma parte de un proceso completo. La definición inicial debe recoger qué problema resolverá el producto, qué condiciones deberá soportar y qué restricciones existen. Después, el modelado traduce esos requisitos a una propuesta que puede revisarse antes de avanzar.
El trabajo de Ingiva integra ingeniería, diseño industrial, prototipado y preparación para fabricación dentro de proyectos adaptados a necesidades concretas. Esta combinación permite abordar tanto el concepto inicial como los planos, modelos, ensayos, utillajes, calibres y elementos necesarios para validar la solución desarrollada.
Cada fase debe reducir incertidumbre antes de comprometer más recursos. El modelo aclara la geometría, la revisión técnica analiza su viabilidad, el prototipo comprueba aspectos físicos y la validación confirma que las dimensiones o el funcionamiento responden a lo previsto. El proyecto avanza así mediante decisiones documentadas, no mediante correcciones improvisadas.
La colaboración con el equipo del cliente también influye en el resultado. Quienes conocen el uso diario del producto pueden aportar información sobre mantenimiento, montaje o condiciones de trabajo. El estudio de ingeniería transforma ese conocimiento operativo en requisitos técnicos y comprueba cómo afectan al diseño.
Menos prototipos físicos y modificaciones más ágiles
Los prototipos continúan siendo útiles para comprobar el comportamiento real de un producto. Sin embargo, el diseño digital permite llegar a esa fase con una propuesta más madura. El objetivo no consiste en eliminar todas las pruebas físicas, sino en reservarlas para validar cuestiones que no pueden resolverse únicamente mediante una representación virtual.
Cuando cada alternativa exige fabricar una nueva muestra, cualquier modificación consume material, horas de máquina y trabajo técnico. En un entorno CAD, muchas opciones pueden compararse mediante versiones del modelo. Cambiar un diámetro, desplazar una perforación o ajustar un sistema de unión no obliga a repetir inmediatamente todo el proceso productivo.
Esta flexibilidad también mejora la comunicación entre las personas implicadas. Los responsables técnicos, productivos y comerciales pueden revisar una representación común y señalar cambios sobre una base concreta. Así se reducen las decisiones apoyadas en descripciones ambiguas o interpretaciones distintas de una misma idea.
Los modelos digitales facilitan, además, la creación de imágenes técnicas, vistas seccionadas y representaciones destinadas a explicar el funcionamiento del producto. Estos materiales pueden emplearse durante la revisión interna, la preparación del montaje o la presentación del proyecto, sin necesidad de esperar a disponer de una unidad completamente fabricada.
De la geometría digital a las máquinas CNC
Una vez aprobada la geometría, el entorno CAM permite preparar las operaciones de mecanizado. El software utiliza el modelo para definir cómo se desplazará la herramienta, qué zonas deberá retirar y en qué orden se ejecutarán las operaciones. Después genera el archivo que servirá de base para controlar la máquina correspondiente.
La trayectoria de mecanizado también puede revisarse antes de iniciar la producción. Esta comprobación ayuda a localizar movimientos ineficientes, posibles colisiones, accesos complicados o cambios de herramienta mal planteados. El proceso digital no sustituye al conocimiento del operario, pero le proporciona una preparación más detallada y coherente.
La elección de las herramientas y los parámetros depende del material, la geometría y el acabado requerido. Una pieza con cavidades profundas, radios pequeños o superficies complejas puede necesitar varias operaciones. El CAM permite organizar estas fases y mantener una relación directa con el modelo que define la pieza.
Cuando se modifica la geometría CAD, el programa puede actualizar las operaciones asociadas, aunque el técnico debe comprobar de nuevo el resultado. Esta vinculación reduce el riesgo de fabricar una versión antigua después de introducir cambios. También ayuda a mantener alineados el plano, el modelo y la información utilizada en producción.
Planos técnicos que conservan la intención del diseño
El modelo tridimensional resulta muy útil, pero los planos continúan siendo esenciales para comunicar tolerancias, acabados, materiales, tratamientos, referencias y criterios de inspección. Una geometría precisa no contiene por sí sola todas las condiciones que determinan si el producto cumple su función.
Los sistemas CAD permiten generar vistas, cortes y detalles a partir del propio modelo. De este modo, una modificación puede reflejarse en la documentación sin tener que rehacer cada dibujo manualmente. La coherencia entre el modelo y el plano reduce contradicciones que podrían llegar al proveedor o al equipo de fabricación.
La documentación también debe mantener un control claro de versiones. Cuando circulan archivos con nombres similares o fechas poco visibles, aumenta el riesgo de utilizar información desactualizada. Una metodología ordenada identifica qué versión está aprobada, qué cambios se han realizado y qué documentos deben sustituirse.
Esta disciplina adquiere especial relevancia cuando intervienen varios proveedores o departamentos. El taller puede necesitar los archivos de mecanizado, el responsable de calidad los planos de control y el equipo de montaje una representación del conjunto. Cada destinatario recibe información distinta, pero toda debe partir de una definición técnica común.
La precisión depende del conocimiento industrial
Disponer de software avanzado no garantiza por sí solo un buen resultado. Las herramientas ejecutan operaciones, pero la calidad del proyecto depende de las decisiones tomadas durante el desarrollo. El diseñador debe conocer los procesos de fabricación, las propiedades de los materiales y las condiciones en las que funcionará la pieza.
Por ejemplo, el diseño de un molde requiere valorar la extracción, los ángulos, las contracciones y la distribución de la geometría. Un utillaje destinado a ensayos o montaje debe facilitar una colocación repetible y segura. En una estructura metálica, las uniones y los perfiles deben responder a las necesidades del conjunto y al método de fabricación elegido.
El valor del CAD/CAM aparece cuando el modelo digital incorpora criterios reales de producción. Un dibujo visualmente correcto puede ser poco eficiente si obliga a utilizar herramientas especiales, multiplica las operaciones o dificulta la verificación dimensional. Por ello, la revisión debe considerar tanto el producto final como la forma de obtenerlo.
La experiencia en calibres y sistemas de control también permite anticipar cómo se comprobarán las piezas fabricadas. Si una dimensión resulta crítica, conviene definir desde el principio el método con el que se verificará. Diseñar sin pensar en la inspección puede generar requisitos difíciles de medir de forma estable.
Cómo se gestiona una modificación sin perder el control
Los cambios forman parte del desarrollo industrial. Puede aparecer una nueva necesidad, modificarse el material disponible o detectarse una oportunidad para simplificar el montaje. El problema no reside en cambiar el diseño, sino en hacerlo sin que convivan versiones incompatibles dentro del proceso.
Un sistema digital bien organizado permite identificar qué componente se ha modificado y qué elementos relacionados deben revisarse. Una alteración aparentemente pequeña puede afectar a planos, conjuntos, programas de mecanizado, utillajes y controles dimensionales. Por ello, cada cambio debe evaluarse más allá de la pieza aislada.
También conviene registrar el motivo de la modificación. Esta información evita recuperar soluciones descartadas por desconocimiento y permite comprender por qué se adoptó una determinada geometría. Además, facilita futuras mejoras cuando el producto evoluciona o debe adaptarse a otro proceso productivo.
La preparación de archivos finales exige una última revisión de nombres, unidades, escalas, referencias y formatos. Antes de enviar información a fabricación, el equipo debe comprobar que todos los documentos corresponden a la versión aprobada y que las máquinas o proveedores podrán interpretar correctamente los datos.
Diseñar pensando en lo que ocurrirá en fábrica
El desarrollo digital alcanza su mayor eficacia cuando anticipa las condiciones reales de producción. La disponibilidad de herramientas, el tamaño de las máquinas, el acceso a determinadas zonas o el orden de montaje pueden condicionar la geometría. Considerar estos aspectos al principio evita rediseños cuando el proyecto ya ha consumido tiempo y recursos.
También resulta útil analizar si una pieza puede simplificarse sin perder prestaciones. Reducir componentes, unificar fijaciones o facilitar una operación puede mejorar la repetibilidad y disminuir puntos de error. El diseño orientado a fabricación no busca únicamente que el producto pueda producirse, sino que pueda hacerse de manera controlada y verificable.
Por ello, CAD y CAM no deben entenderse como programas aislados, sino como partes de una cadena técnica que conecta la idea, la documentación y la producción. Su utilidad se mide en la capacidad para detectar problemas, comunicar decisiones y preparar datos fiables antes de que el material entre en la máquina.
Cuando el modelo, los planos y los archivos productivos mantienen una misma lógica, la fábrica recibe instrucciones más claras. La revisión puede centrarse entonces en ajustes reales del proceso, en lugar de corregir errores básicos de definición. Esa preparación digital convierte la fase previa a fabricar en uno de los principales mecanismos de control del proyecto.
